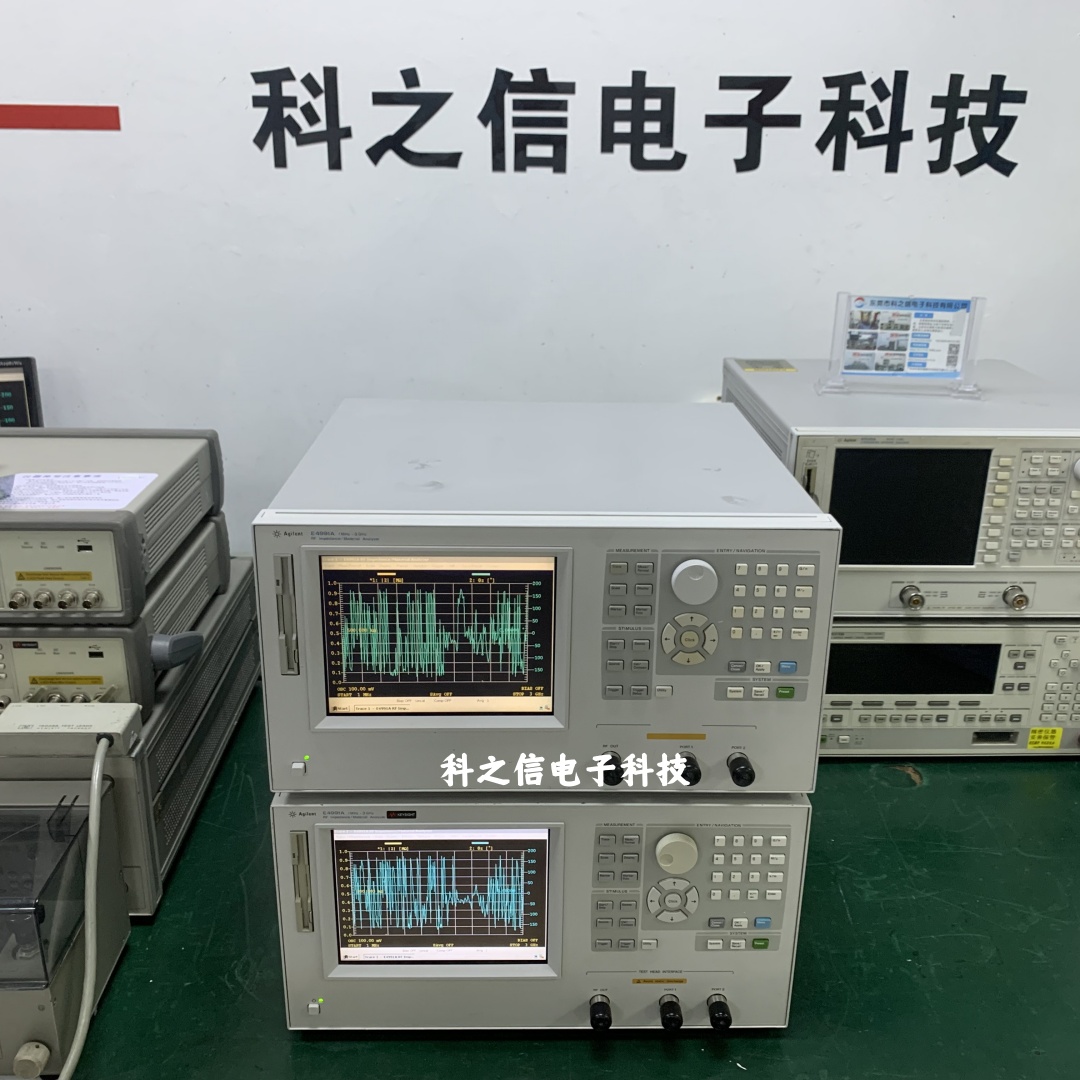

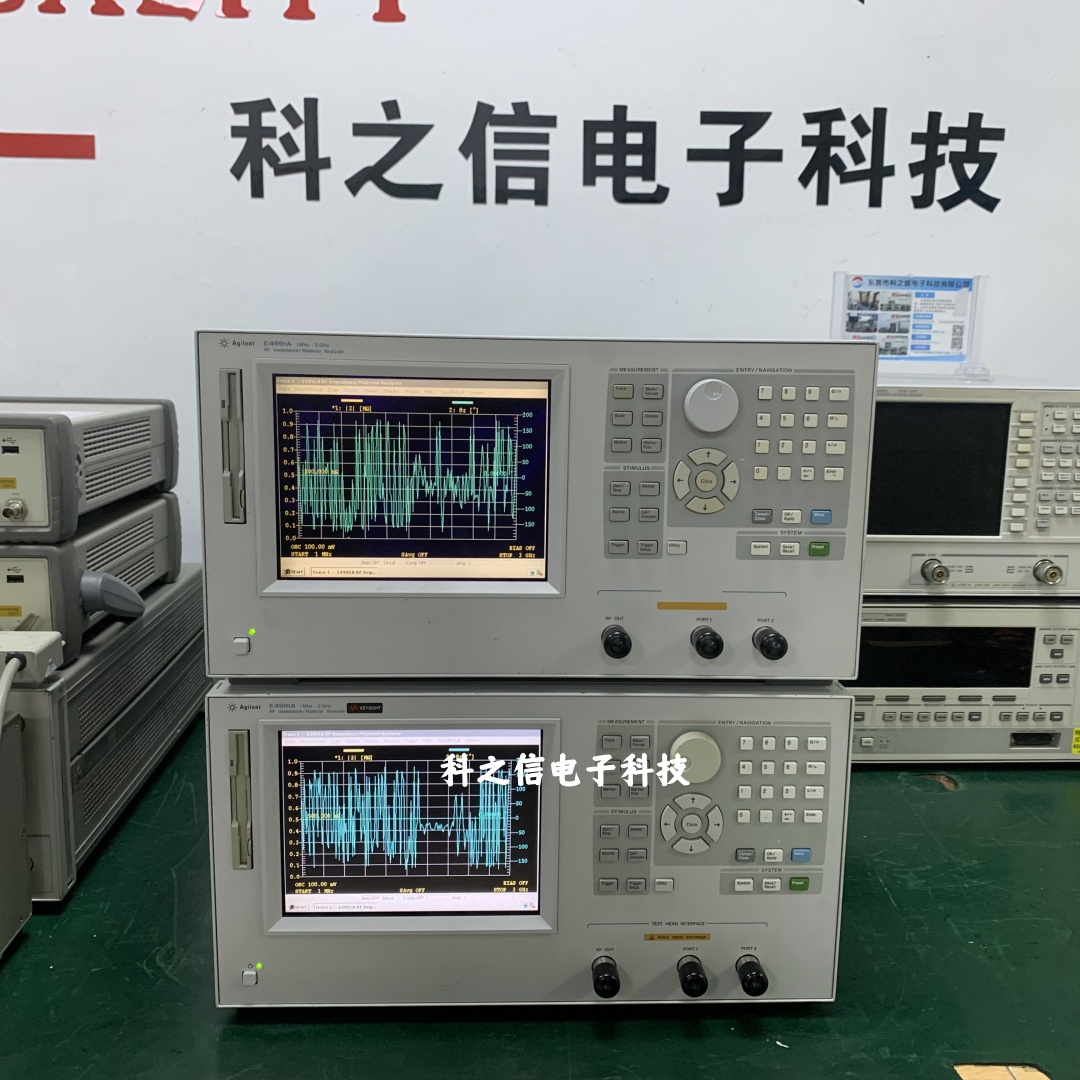

产品名称：现货AgilentE4991A阻抗分析仪E4991A E4991B送一年质保

本交易可支持自提、当面交易、邮寄
请放心购买：
（1）我们的全部仪器设备在装运之前均经过严格的质量检测无问题才安排发货.
（2）可根据客户要求将我司测试合格后的仪器送国家计量单位进行计量，并出具计量合格zheng书。
（3）客户购买的产品都可提供15天可退换货，免费保修三个月~一年不等，终身维护的售后服务。
（4）我司货源充足、库存雄厚、服务快捷、维修能力强。
（5）可开增值税发票。
经营范围：
安捷伦Agilent、Keysight、惠普 HP、罗德与施瓦茨R&S、莱特波特Lite Point、安立 Anritsu、爱德万 advantest等综合测试仪、网络分析仪、频谱分析仪、信号发生器、示波器、蓝牙及WIFI测试仪等仪器的租賃、销售与维修！欢迎来电咨询！

一、核心参数与性能指标

1. 频率范围：

   • 1 MHz 至 3 GHz，分辨率达 1 mHz，支持宽频段扫描。

2. 测量精度：

   • 基本阻抗精度 ±0.8%（部分资料提及升ji版E4991B可达±0.65%）。

   • 高Q值精度，适用于低损耗元件分析。

3. 扫描参数：

   • 振荡器电平：高达 1 dBm/0.5 Vrms/10 mArms。

   • DC偏置（选件001）：±40V 或 ±50 mA，支持元器件在真实工作条件下的评估。

4. 阻抗范围：

   • 典型测量范围 120 mΩ 至 52 kΩ（10%精度内）。

二、功能特性

1. 核心技术：

   • 采用 射频电流-电压（RF-IV）技术，非反射测量，确保宽阻抗范围内的准确性。

2. 测量模式：

   • 支持 |Z|、|Y|、θ、R、X、L、C、D、Q 等20+参数，覆盖阻抗、导纳、相位角等。

   • 选件扩展：

     • 介电/磁性材料测量（选件002）：1 MHz–1 GHz频率范围。

     • 晶圆测量（选件010）：通过探针台连接套件支持晶圆ji测试。

     • 温度特性分析（选件007）：-55°C 至 +150°C 宽温漂移补偿。

3. 显示与分析：

   • 10.4英寸彩色触摸屏，支持4通道/4迹线同步显示。

   • 内置 等效电路分析（7种多参数模型）、极限测试功能。

4. 自动化与接口：

   • 支持 VBA编程，通过LAN传输数据，适配自动化测试系统。

三、操作流程与校准步骤

1. 初始化与设置：

   • 开机后按 [Preset] 初始化仪器。

   • 设置扫描范围（如100 MHz–1 GHz）及激励信号功率（典型值300 mW）。

2. 校准流程：

   • 校准件选择：7mm校准件（或其他适配类型）。

   • 顺序操作：连接开路件→按 [meas open]→短路件→[meas short]→负载件→[meas load]，完成后按 [Done]。

3. 夹具补偿：

   • 使用 16192A测试夹具，执行 开路/短路补偿，确保接触稳定。

4. 数据获取：

   • 按 [trace] 选择参数（如Ls电感），通过 [marker] 读取特定频率点数据，结果可保存为.dat格式。

si、应用场景

1. 元器件测试：

   • 高频电感、电容、电阻的阻抗特性分析，适用于射频电路设计。

2. 材料科学：

   • 固体材料的介电常数、磁导率及损耗角测量（如陶瓷、聚合物）。

3. 半导体与晶圆：

   • 结合探针台选件，支持芯片ji器件的高频阻抗表征。

4. 温度依赖研究：

   • 评估元器件或材料在极端温度下的性能变化（如车载电子组件）。

五、选件与配件

• 常用夹具：

  • 16192A（平行电极SMD夹具）、16453A（介电材料夹具）、16454A（磁性材料夹具）。

• 扩展选件：

  • E4991A-001（DC偏置）、E4991A-007（温度套件）、E4991A-010（晶圆连接套件）。
