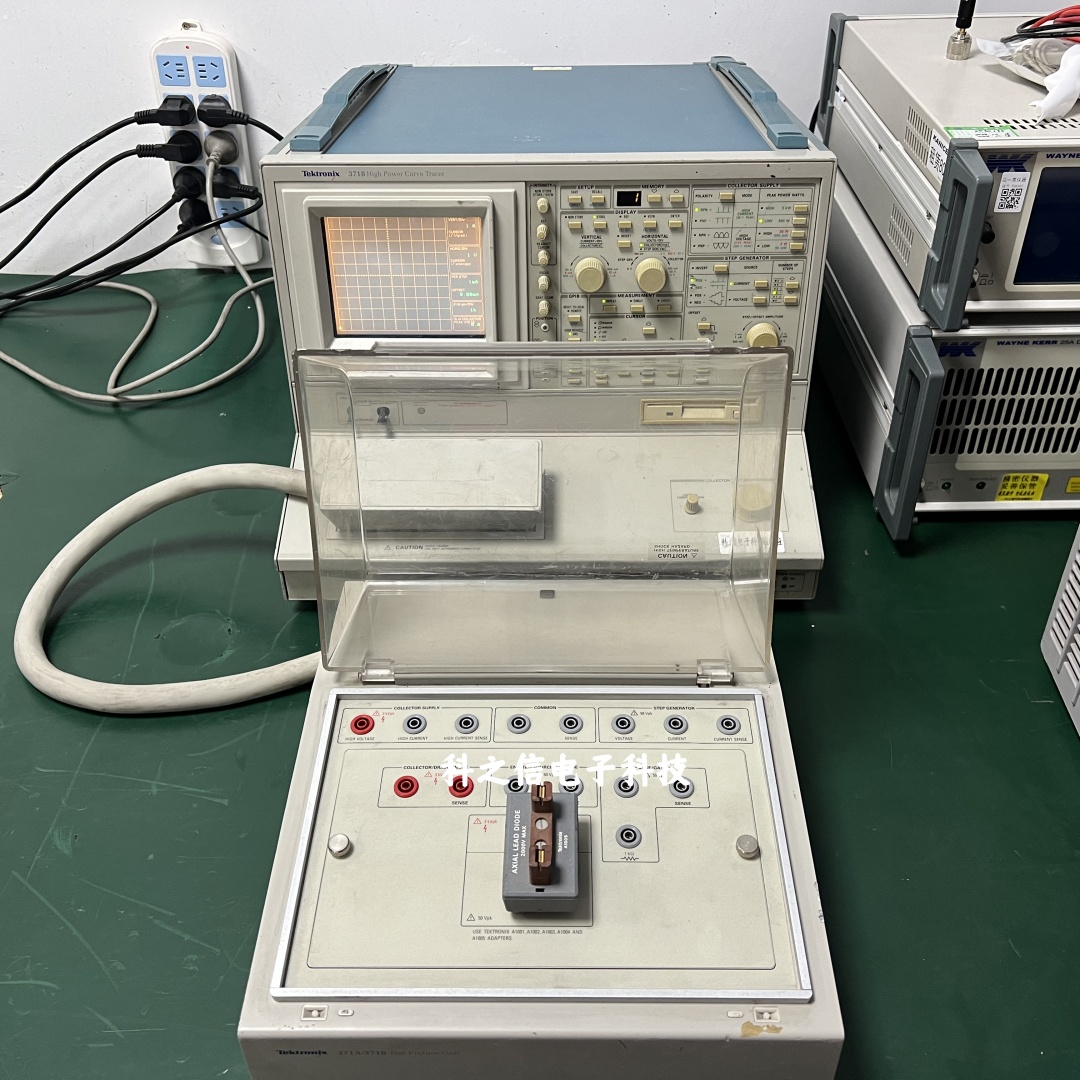

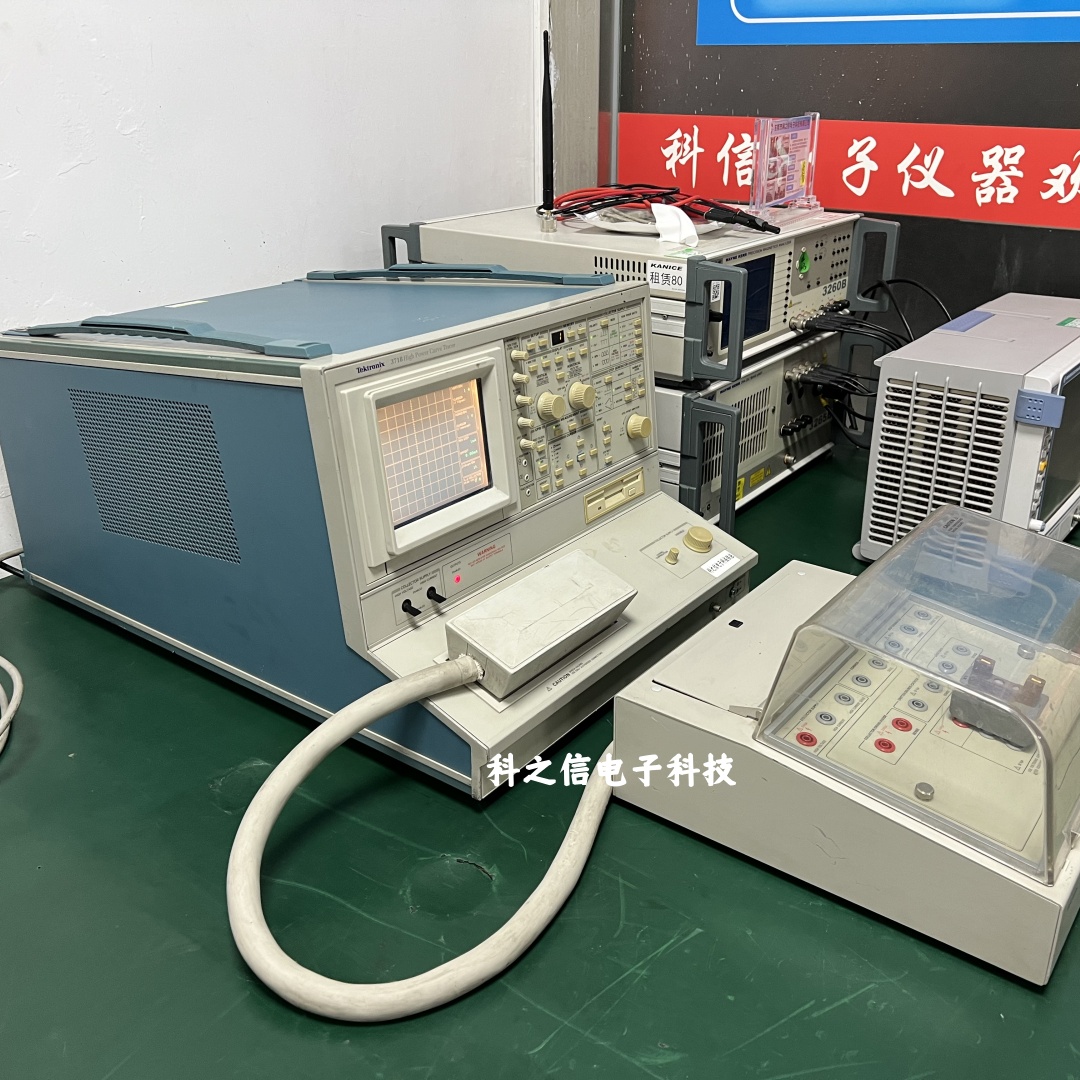

产品名称：Tektronix/泰克TEK371B曲线追踪仪TEK370A看图如看物

24小时全quan位服务：135-6085-6670  张S
                                     180-2525-6265  纪R
公司地址：东莞市塘厦镇光华商贸大厦515-519室
业务范围：仪器销售、仪器回收、仪器维修、仪器租赁、计量、校准等。
公司品种齐全、货源充足、库存雄厚、服务快捷、维修能力强，有独立仓库及维修工程部。
我司长期回购测试仪器与相关设备，使您的资产得到良好的利用与回报。
温馨提示：仪器的寿命长短是靠自身去维护的，如在不使用的情况下请定期烧机，清理卫生以保持周边环境的清洁和干燥。
百度：东莞市科信电子仪器有限公司；长期承接仪器销售、收购、租凭、维修、计量等业务！

一、核心规格参数

1. 电压/电流/功率能力

   • 高压模式：支持 3000 V 测试（用于器件关断特性分析，如 IGBT、晶闸管）。

   • 大电流模式：脉冲电流峰值 400 A（测试导通特性，如功率 MOSFET）。

   • 功率上限：高达 3000 W，满足高功率半导体测试需求。

2. 测量精度与分辨率

   • 电流分辨率：1 nA（基础模式），支持低至 1 pA 的高分辨率测量（需选配）。

   • 电压分辨率：2 mV，开尔文感应（Kelvin Sensing）减少接触误差。

3. 测试模式

   • 扫描测量：自动生成 I-V 曲线族，通过低占空比脉冲避免器件过热。

   • 波形分析：支持曲线对比、包络显示、波形平均，直观分析器件动态特性。

二、核心功能特点

1. **与精度设计

   • 开尔文四线测量：标配适配器（如 A1005）消除导线电阻影响，提升小信号精度。

   • **夹具：标配 A1001 测试夹具，支持表面封装器件（A1023/A1024 适配器）。

2. 数据管理与控制

   • 存储介质：内置 1.44 MB 软驱（MS-DOS 兼容），保存曲线位图与测试配置。

   • 程控接口：支持 GPIB 远程控制与前面板操作，适配自动化测试系统。

3. 分析工具

   • 光标测量：点光标、窗口光标、功能线，精准读取曲线上任意点的电压/电流值。

   • 直接硬拷贝：连接第三方打印机输出曲线报告。

三、典型应用场景

• 功率器件测试：

  • 晶闸管/SCR 关断电压、MOSFET/IGBT 导通电流、二极管反向击穿特性。

• 研发与质量控制：

  • SPICE 参数提取：生成器件模型所需数据。

  • 故障分析：定位半导体器件失效点（如过热损伤）。

• 生产场景：

  • 元件匹配（如配对晶体管）、来料检验、产线过程监控。

四、硬件配置与维护
